Prinzip, Funktionen und Lieferumfang des Uhing Measuring Systems

Anwendung:

Das Uhing Measuring System erkennt die Position von Flanschen an Wickelspulen unabhängig von der verwendeten Spule.  Nach einem Spulenwechsel stellt sich das System selbstständig auf die neue Spulenposition und gegebenenfalls die neue Spulenform ein.

Das Uhing Measuring System ist speziell für den Einsatz mit pneumatisch umschaltbaren Rollringgetrieben entwickelt worden, kann aber auch nach Prüfung an anderen Verlegeeinrichtungen montiert werden.

Folgenden Nutzen bietet Ihnen das

• keine manuelle Justage der Umschaltpunkte
• deutliche Zeitersparnis bei unterschiedlichen Spulentypen und -abmessungen durch das Entfallen der Justagen
• einfachste Bedienung
• keine Vorkenntnisse erforderlich
• einwandfreie Wickelbilder
• keine Maschinendaten von Kundenseite erforderlich
• robuste Sensortechnik
• Baukastensystem

Funktionsweise:

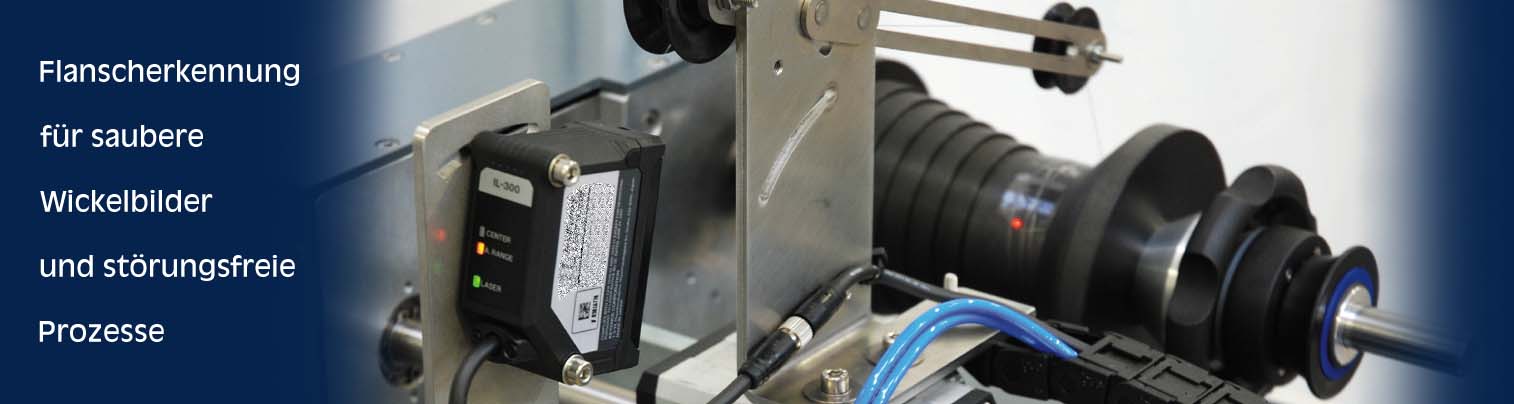

Der Sensor des Uhing Measuring Systems ist auf der Verlegung montiert. An einem definierten Punkt wird der aktuelle Abstand erfasst und als Referenzabstand für jede Lage neu gespeichert.

Beim Verfahren der Verlegung erfolgt ein kontinuierlicher Vergleich des Referenzabstandes mit dem Messwert. Bei  Überschreitung der zulässigen einstellbaren Höhenabweichung wird der Umschaltvorgang ausgelöst. Diese Höhenabweichung kann durch die Erfassung des Flansches oder eine Anhäufung des Wickelmaterials entstehen.
Auf einem Display wird entweder die gemessene Höhe oder die zulässige Höhenabweichung angezeigt.

Einsatzbereiche

Das System ist für die Verlegung von Rundmaterial mit einem Durchmesser von 0,1 bis 2,0 mm auf zylindrischen Spulen ausgelegt. Andere Abmessungen sind nach Rücksprache möglich.

Es können verschiedene Spulengrößen ohne Nachjustage bewickelt werden. Dabei sind die Durchmesser des Spulenkerns (dKern) und der Flansche (dFlansch) zu beachten. Der Unterschied darf maximal 220 mm betragen (dFlansch - dKern = 220 mm maximal).

Werden verschiedene Spulen verwendet, sind der kleinste Kerndurchmesser und der größte Flanschdurchmesser zu beachten. Andere Spulengrößen sind als Variante möglich.

Flansche können rechtwinklig oder konisch bis zu einem Winkel von 40° sein, aufgebogene Flansche werden kompensiert. Eine Abtastung von Spulen mit eingefallenen Flanschen ist allerdings nicht möglich.

Die Verlegung muss parallel zur Spulenachse montiert sein. Bei sehr langsamen Wicklern soll die Rundlaufabweichung der Welle für die Wickelspule nicht größer als der kleinste Durchmesser des Wickelmaterials sein.

Haben Sie Fragen zum Uhing Measuring System? Wir liefern Ihnen gerne weitere Informationen! Kontaktieren Sie uns bitte telefonisch oder per Email.
