Uhing® Rollringgetriebe: Prinzip und Merkmale

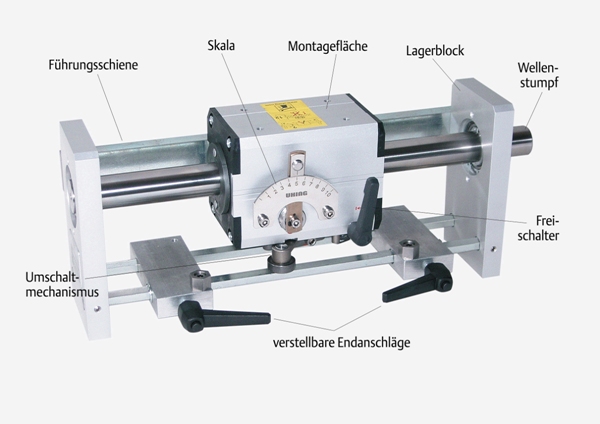

Rollringgetriebe sind Kraftschlußgetriebe, welche die konstante Drehbewegung einer glatten Welle in eine hin- und hergehende Bewegung umwandeln. Sie wirken wie Muttern auf Schraubenspindeln, besitzen jedoch eine feinstufig veränderliche Steigung, die links- oder rechtsgängig sein und auch Null werden kann. Diese Wirkung wird durch schwenkbar angeordnete wälzgelagerte Rollringe erzielt, die mit ihren speziell geformten Laufflächen gegen die rotierende Welle gedrückt werden.

Die wesentlichen Produktmerkmale des Uhing® Rollringprinzips:

• höchster Wirkungsgrad durch vollständige Wälzlagerung von Getriebe und Nutzlast
• automatische Hin- und Herbewegung
• variabel einstellbare Hubgeschwindigkeiten von 0 bis max. 4,2 m/s, auch unterschiedlich für beide Hubrichtungen bei konstanter Drehbewegung der Welle
• variabel einstellbare Hublänge und Hublage
• hohe Dynamik in den Umschaltpunkten
• freischaltbar von der Welle
• niedrige Betriebskosten
• geringer Wartungsaufwand

Beispiele für Einsatzgebiete von Uhing®-Rollringgetrieben

in der Draht- und Kabel-Industrie zum Auf- und Abwickeln, Verlegen, Positionieren

in der Automatisierung zum Bewegen, Messen, Prüfen, Takten, Verketten, Positionieren

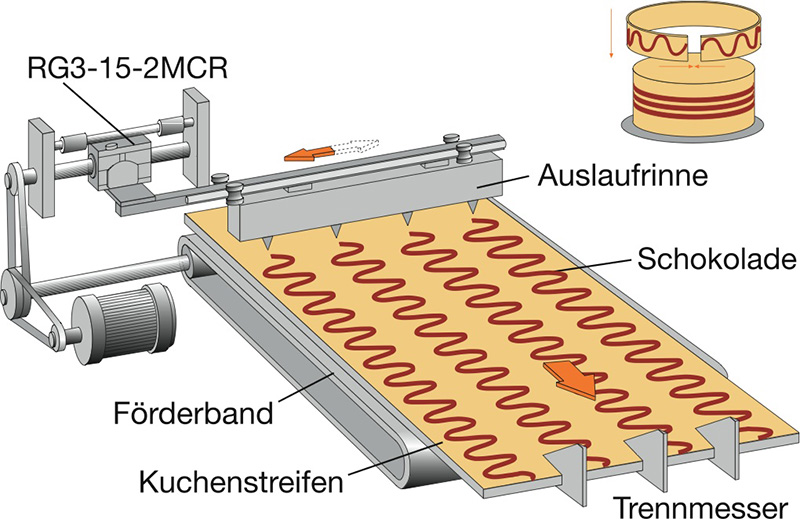

in der Nahrungsmittel-/Verpackungsindustrie zum Schneiden, Trennen, Verteilen, Beschicken, Reinigen
